▌一、产品概述

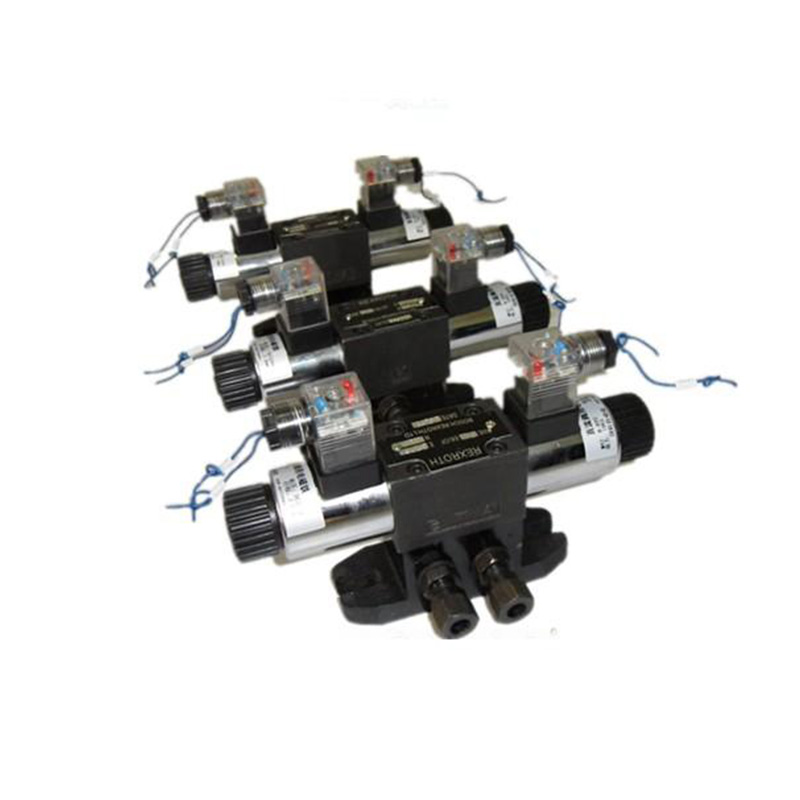

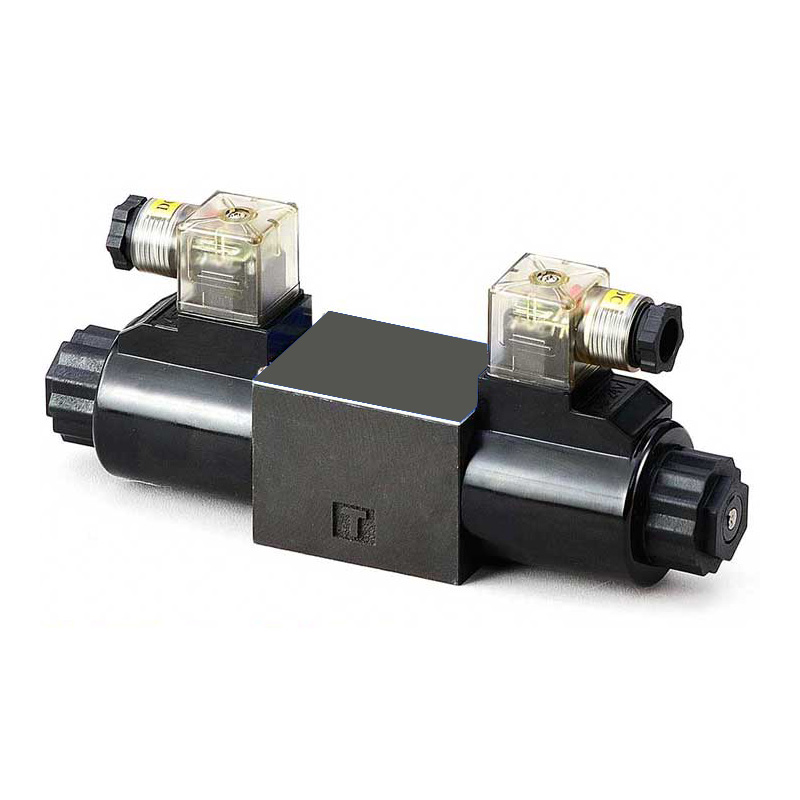

DPW型电磁配压阀，为带有辅助接点可自断电的卧式二位四通电磁换向阀，用于水电站及其它各种液压控制系统中，为二位式执行机构（如液压阀、调速器油缸等）换向配油。

▌二、产品用途

• 用于技术供水系统中操作液压操作阀

• 为各类二位油缸换向配油

▌三、产品特点

• 采用全密封接线盒，电磁铁与外界相同的接合面处均用特种密封胶密封，提高了电器绝缘性能及防护等级；

• 阀芯为水平卧设，驱动功率小，有多种等级直流工作电压可供选择。

• 阀芯无需加设无压排油管，回油直接进入集油槽；

• 设有滚珠型机械自保持机构，可调整弹簧压缩量改变自保持力的大小。

• 行程开关动作可靠，接点容量大；

• 电磁铁的结构形式为湿式，外壳兼作导磁路且有较好的防护结构，动铁芯连接杆引出端盖外，可手动切换。

▌四、技术指标

工作压力（MPa）:2.5~6.3

内泄漏（ml/min）：≤20

电磁铁额定电压（V）：DC.24 48 110 220 AC220

电磁铁消耗功率（W）：25-35

管路通径（mm）:8  15

管路连接方式：卡套式接头

总重量（KG）:6

环境温度：+5℃~+40℃

介质温度：≤50℃（油温）

电源电压允许波动范围：85~110%额定值
