▌一、产品介绍

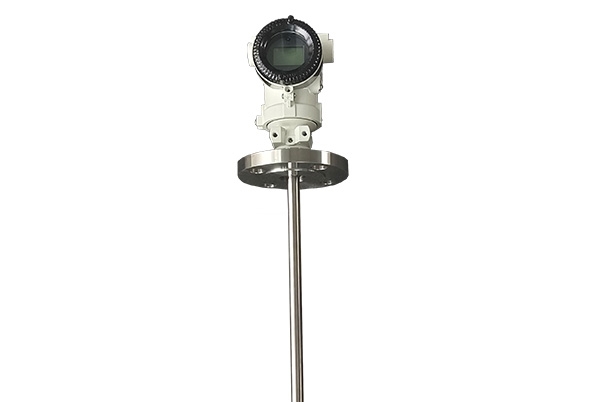

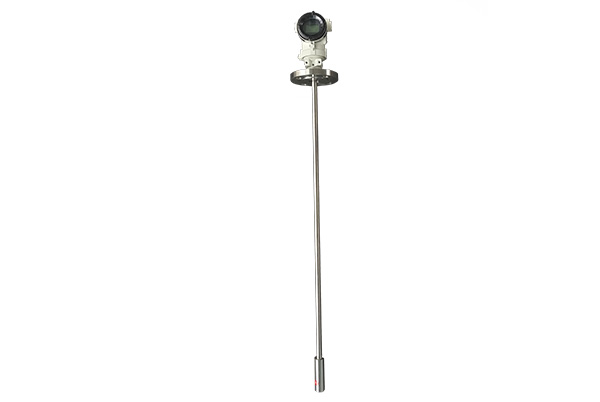

JYC810铠装插入式液位变送器，采用先进硅压阻式压力传感器和进口硅压阻传感器及进口陶瓷电容作为信号测量元件。结合德国数字化AD采集技术，具有智能型电路和普通型数字化电路，高精度，高稳定性，内部具有完善的抗干扰器件配合多级保护电路，高集成度、抗干扰设计及软硬件看门狗。

标准型24VDC供电4～20MA输出功能及RS485通讯功能（波特率可选），可选LED和LCD现场指示，功能完善的三按键现场调试量程迁移及零点校准及独特的反转功能，其中LCD可实现多种单位选择、，拥有白色背光，工业型压力/液位变送器适用于许多工业现场及危险高爆炸现场，是传统工业压力/液位变送器不能现场指示，使用现场有限，稳定性不好的理想升级产品。

▌二、产品应用

该系列产品可广泛用于过程控制、液位测量、锅炉控制、环境控制、冶金工业、石油化工、水力电力、医药食品等工业领域。

▌三、工作原理

压力/液位传感器是在单晶硅片上或陶瓷膜片扩散上一个惠斯通电桥或闭桥，电压阻效应使4个桥壁电阻值发生变化，产生一个差动电压信号。此信号经专用运放放大，再经电压～电流变换，送出与量程相对应。

▌四、技术指标

测量范围：-0.1…0～0.01…100MPa

过    载：2倍满量程压力/液位

压力/液位类型：表压或绝压或密封表压型

精 确 度：±0.25%FS(典型)

稳 定 性：±0.1%FS/年(典型)，  ±0.2%FS/年(最大)

零点漂移：±0.03%FS/℃(≤100kPa)， ±0.02%FS/℃(＞100kPa)

满度漂移：±0.03%FS/℃(≤100kPa)，±0.02%FS/℃(＞100kPa)

介质温度：-40℃～85℃（扩散硅），-40～135℃（陶瓷压阻，陶瓷电容）

贮存温度：-40℃～120℃

供电电源：10～36VDC(推荐24VDC.本安型经安全栅供电)

输出信号：4～20mADC ， 0/1～5/10VDC（非标定制）

通讯协议：标准MODBUS RTU

通讯数据报文格式：N,8,1/E,8,1/O,8,1/N,8,2四种可设

功耗：小于0.4W(含LED显示)

负载电阻：≤(U-15)/0.02Ω ，≤(U-15)/0.02Ω ，  ＞5k

过程连接：M20× 1.5外螺纹；M27×2外螺纹；卡箍连接  （其他可定制）

外壳防护：电缆线和接插件连接均为IP65

稳 定 性：≤0.2%FS/年
