▏▎▍▋▊▉ 系统介绍
▂

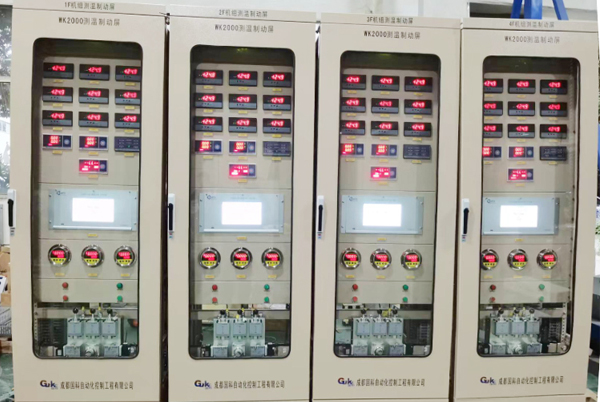

WK2000测温测速监控系统，采用进口型嵌入式系统硬件、微软WinCE操作系统构成的液晶触摸屏为重要控制单元，全智能温度采集模块通讯传送，实现对机组推力轴、导轴承瓦温、定子线圈、定子铁芯、油箱油温、冷却器进出口温度的定点/巡检监视测量。
同时配置了以全进口气动元件构成的JZF集成制动阀组，完成机组的制动气源压力、制动阀组状态进行监测。
▏▎▍▋▊▉ 产品优势
▂
技术性能先进，可靠性高；
功能设置完善；
安装维护简单；
系统配置优化；
综合成本合理。
▏▎▍▋▊▉ 技术特点
▂
配置框图：本装置由智能温度采集模块、PC、液晶触摸屏、JZF集成制动阀组等部件组成；
本装置中机组各组温度测点介入智能温度转换模块，转换模块将测点数值传送至PC中，PC对测点数据进行滤波、标度变换、越限判断等处理后送至液晶触摸屏显示输出，测量数据可在液晶触摸屏上以曲线、棒图、数据列表等多种形式显示；
刹车制动阀组是由电磁阀及配置筏板构成，根据不同的工况要求实现自动、手动操作。
▏▎▍▋▊▉ 配置及构成
▂
1、系统构成
本装置由智能温度显控仪、温度巡检仪、转速信号装置，集成制动装置以及其他可灵活配置的非电量监测仪表和刹车制动回路元件组成；
刹车制动回路可按机组风闸形式不同配置二位三通单电控电磁阀、二位三通双电控磁阀、集成制动阀组等不同核心部件。在特殊应用常客，也可配置爽制动回路刹车系统。
除上述核心部件，刹车回路还配有压力开关、压力表、气水分离过滤器以及手动操作球阀等元件。为保证刹车气系统回路洁净，各元件采用不锈钢管路连接。
2、主要功能
监测功能：本装置可进行多路温度监测，其中包括若干路定点监测。定点监测的测点每一路对应2级独立的报警输出接点。此外温度传感器断线可输出一组断线报警信号，其他巡回监测测点可独立设置2级报警温度值，其温度超出报警设置值时，装置输出相应级别共用报警信号。同时本装置可在专属仪表上对8路速度监测信号进行报警值设置。
通讯功能：本装置为了满足监控通讯要求，可选配通讯功能，通讯采用RS485接口，通讯协议采用MODBUS-RTU协议。
刹车制动功能：本装置配备了高性能的集成制动装置进行组装，使用时只需将气系统按照规定接口正确连接，即可实现机组刹车制动。制动方式包括：电气自动/手动制动投风闸、落风闸；现地手动制动投风闸、落风闸。
▏▎▍▋▊▉ 电气参数
▂
工作路数：选配
工作电源：220VAC，220VDC，110VAC，24VDC
测量信号类型：热电阻、热电偶、电流、电压、转速信号等，可选配
分辨率：1、0.1、0.01或0.0001字
继电器输出：DPDT形式，3A/AC220V 6A/DC24V
模拟输出：电流4-20mA
刹车回路形式：单点控强制复归；双电控 弹簧复归
制动压力：1.0MPa
环境条件：温度：工作0~40℃ 储存-25~70℃
相对湿度：≤90%RH
海拔：≤2000m
外形尺寸：800-600-2260mm(可定制)
