一、产品概述

国科ZS_1B型发电机转速测控仪，以PLC为硬件核心，外接转速脉冲传感器（接近开关/探头）、机组电压互感器信号，实时监测水轮机组的转速，并输出转速开关量接点信号与模拟量、通信量信号，为自动开、停机、过速保护及水电厂监控系统提供服务。

二、产品优势

• 高性能PLC控制，测量精度高：该装置以高性能PLC控制器为核心核心测量器件，采用数字测频技术，转速测量精度只取决于测频计数频率，本装置的高速计数器的计数频率为1MHz，其精度可达0.001Hz；

• 功能集成度高，一机多用：该装置集频率表、转速表、转速继电器、转速测试仪表于一体，支持10组可编程转速动作值输出，并可选配蠕动检测、故障报警等特殊功能。

• 自主研发设计，可按工况定制：该装置由我司技术团队自主研发设计，掌握核心科技与完整知识产权，赋能灵活定制，精准匹配多元工况需求。

• 双重权威认证，品质硬核保障：本品经由国家配输电安全控制设备质量检验检测中心与国网电力科学研究院试验验证中心，双国级权威机构联合检测认证，品质可靠，质量保证。

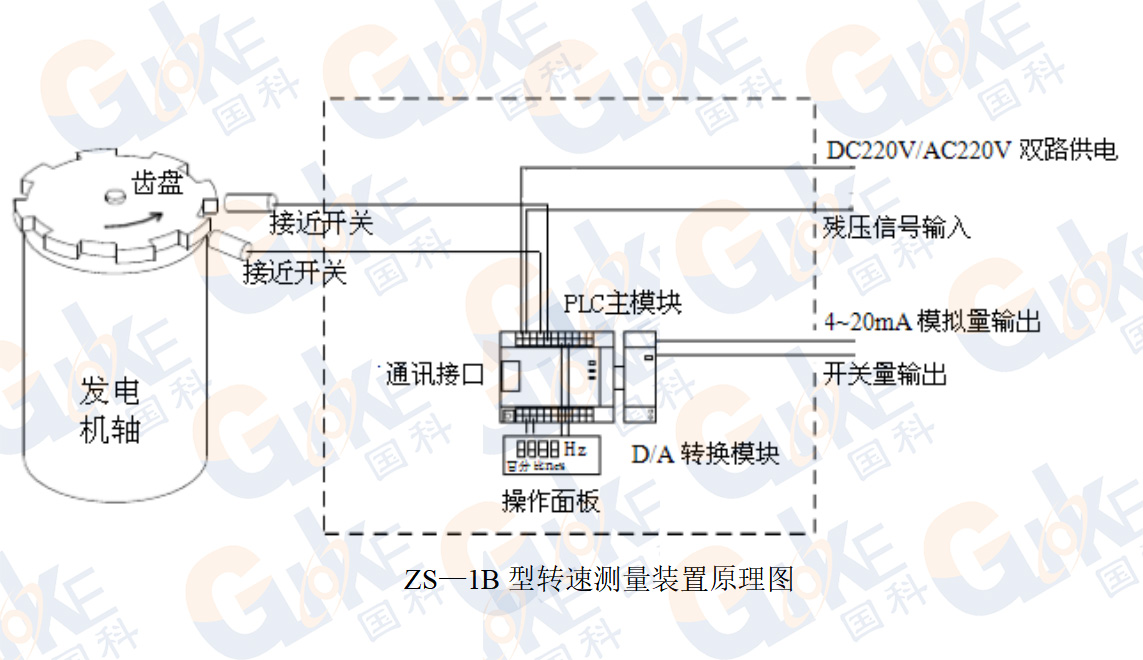

三、工作原理

1.转速测量采用了高性能PLC控制器，指令执行时间为0.125~3.25，具有测量精度高、实时性强等特点。

2.显示电路采用液晶触摸屏幕显示方式。

3.信号输入回路采用光电隔离，将信号周期取入PLC内，再换算成对应的频率、转速百分比及转速绝对值等内容提供显示、记忆。

4.10路开关量输出信号经过放大后驱动继电器输出；10路可标定的转速接点动作值与所设定的转速相对值对应，实测转速达到设定值时，对应输出接点动作

5.蠕动信号输出和J10转速信号输出共用一个继电器输出，响应的功能可以通过系统参数设置。。

6.采用稳态开关电源，交、直流均可稳定工作，且电压波动不影响测速装置的可靠工作。
